Nossas Obras:

Conheça as instalações e serviços prestados pela Sonar em algumas das principais obras de Construtoras do País.

Desde o ínicio de nossa caminhada, em 2009, buscamos parcerias com diversas construtoras, em diferentes regiões do país, levando a elas serviços como INSTALAÇÃO DE REDE DE GÁS, SISTEMA DE INDIVIDUALIZAÇÃO DE ÁGUA E GÁS, REDE DE AQUECEDORES A GÁS, entre outros. Conheça Alguns desses serviços:

Obras em Andamento.png
CONSTRUTORA BOGDA
EDIFÍCIO SOLAR DOS YPES (SIDROLÂNDIA - MS)

O Edifício Solar dos Ypes está sendo construído no Município de Sidrolândia, no estado de Mato Grosso do Sul. O Edifício possui 16 Andares, sendo 4 apartamentos por andar, e cada unidade com 2 pontos de consumo (1 fogão doméstico e 1 aquecedor de passagem). O projeto contempla 64 unidades ao todo.

 Serviços:
  • Elaboração de projeto de Gás, com aprovação no CBMMS.
  • Instalação de Rede Pex Multicamada, seguindo projeto de instalação;
  • Tubulação Multicamadas de 32mm - 20 mm - 26mm;
  • 32mm 1° Estágio – 20mm e 26mm 2° Estágio;
  • Mão de obra em 4 (quatro etapas):
  1. Instalação de rede mestra (tronco);
  2. Instalações de ramificações (pontos de consumo);
  3. Montagens de abrigos dos hall's (medidores e reguladores de pressão);
  4. Instalações de Ventilação (Suspiro).



 Etapas da Obra

1º Etapa - Instalação de rede mestra com tubulação em tubo Pex Multicamadas de 32mm, da Central de Abrigo MS GÁS, até o 16º andar;

2º Etapa - Instalação de Rede Secundário (Ramificações). Em Material de 20mm e 26mm, multicamadas, saída do Abrigo do hall em tubulação multicamadas, cripagem de 26 MM, com conexões de multicamadas e rosca Macho/femea.

  • Tubulação de 26mm para ponto de consumo da cozinha (Fogão/CookTop);
  • Tubulação de 26mm para ponto de consumo do Aquecedor;

3º Etapa - Montagem dos abrigos mediante projeto de execução.

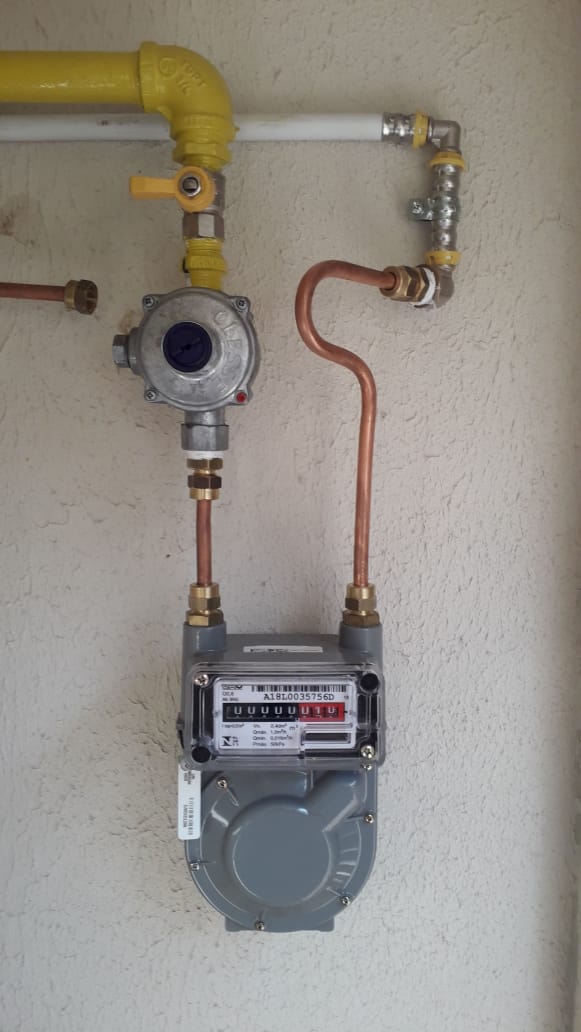

  • Instalação de Medidor  G2.5;
  • Regulador de Segundo Estágio com Válvula OPSO BP2303 OPSO;
  • Limpeza de toda tubulação instalada - Ensaio de estanqueidade rede primária e rede secundária;

4°Etapa – Instalação de sistema de ventilação (Suspiros), de acordo com normas vigentes na CBM/MS, com tubulação de PVC de 75mm na rede principal, com redução para 50mm nas entradas dos abrigos.

EDIFÍCIO CRETA (Campo Grande - MS)

O Edifício Solar dos Ypes está sendo construído no Município de Sidrolândia, no estado de Mato Grosso do Sul. O Edifício possui 16 Andares, sendo 4 apartamentos por andar, e cada unidade com 2 pontos de consumo (1 fogão doméstico e 1 aquecedor de passagem). O projeto contempla 64 unidades ao todo.

 Serviços:
  • Elaboração de projeto de Gás, com aprovação no CBMMS.
  • Instalação de Rede Pex Multicamada, seguindo projeto de instalação;
  • Tubulação Multicamadas de 32mm - 20 mm - 26mm;
  • 32mm 1° Estágio – 20mm e 26mm 2° Estágio;
  • Mão de obra em 4 (quatro etapas):
  1. Instalação de rede mestra (tronco);
  2. Instalações de ramificações (pontos de consumo);
  3. Montagens de abrigos dos hall's (medidores e reguladores de pressão);
  4. Instalações de Ventilação (Suspiro).



 Etapas da Obra

1º Etapa - Instalação de rede mestra com tubulação em tubo Pex Multicamadas de 32mm, da Central de Abrigo MS GÁS, até o 16º andar;

2º Etapa - Instalação de Rede Secundário (Ramificações). Em Material de 20mm e 26mm, multicamadas, saída do Abrigo do hall em tubulação multicamadas, cripagem de 26 MM, com conexões de multicamadas e rosca Macho/femea.

  • Tubulação de 26mm para ponto de consumo da cozinha (Fogão/CookTop);
  • Tubulação de 26mm para ponto de consumo do Aquecedor;

3º Etapa - Montagem dos abrigos mediante projeto de execução.

  • Instalação de Medidor  G2.5;
  • Regulador de Segundo Estágio com Válvula OPSO BP2303 OPSO;
  • Limpeza de toda tubulação instalada - Ensaio de estanqueidade rede primária e rede secundária;

4°Etapa – Instalação de sistema de ventilação (Suspiros), de acordo com normas vigentes na CBM/MS, com tubulação de PVC de 75mm na rede principal, com redução para 50mm nas entradas dos abrigos.

Obras Finalizadas.png
HVM INCORPORADORA

 Vertigo (Campo Grande - MS)

Temos muito orgulho em dizer que fazemos parte da obra do Vertigo, da HVM, o maior prédio do estado de MS. O Vertigo conta com uma área de 3.084m², 35 andares, e 240 unidades. Sendo assim o prédio mais alto de Mato Grosso do Sul.



Serviços Realizados
  • Confecção do projeto de gás e aprovação no CBM/MS;
  • Instalação de Rede GN com Tubulação Mista (Aço / Multicamada);
  • Instalação de Prumadas com tubulação em multicamadas;
  • Instalação de Ramificações com tubulação Pex Multicamada de 26mm/20mm/16mm com conexões de 150Lbs prensa;

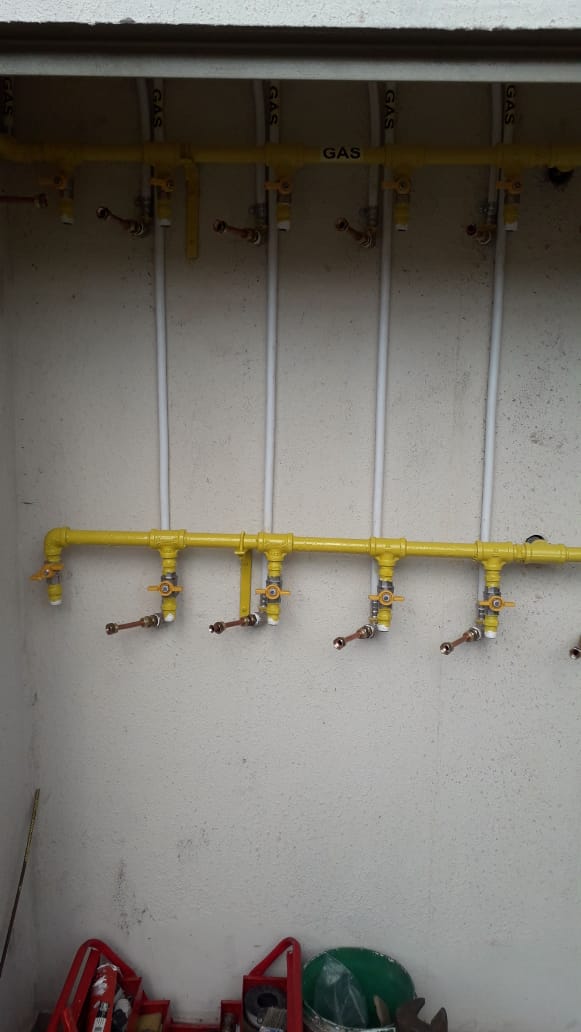

  • Montagem de quadro de regulagem (Medidores e Reguladores);
  • Montagem dos aquecedores;
  • Fornecimento de 100% de materiais para instalação completa conforme projeto aprovado;
  • Teste de Estanqueidade com Emissão de Laudo + ART;
  • Comissionamento e liberação do gás natural no empreendimento.



Início da obra em 2018, conclusão em 2020.

CONSTRUTORA PLAENGE

SQUARE RESIDENCE (Campo Grande - MS)

O Square Residence é um edifícil residencial construído pela Construtora Plaenge, que conta com 18 pavimentos e 72 apartamentos no total. Temos grande alegria em dizer que fizemos parte dessa grande obra em nossa Capital.



Esta obra foi composta por duas prumadas Individuais, alimentando 4 apartamentos por pavimento, sendo um total de 18 pavimentos mais área comum. Inclui-se a execução dos ramais dos pavimentos, com dois pontos de consumo para cada.



Serviços Realizados
  • Montagem do quadro de Medidores e reguladores de pressão de 2° estagio;
  • Construção do abrigo de Gás Natural de alimentação;
  • Execução de soldas em rede de cobre dos ramais de distribuição dos aptos;
  • Execução de Prumada em aço Carbono;
  • Teste de estanqueidade com Gás Inerte em toda prumada e rede de distribuição em 3 etapas Conforme NBR 15526;
  • Comissionamento Final e entrega técnica,
CONSTRUTORA TECOL

VILLAS DE SARAGOÇA (Campo Grande - MS)

Executamos instalações durante a execução da obra do Condomínio Villas de Saragoça. Ele é um condomínio fechado, com 5 torres de 8 andares cada. No total são 160 apartamentos. O condomínio também conta com área de Lazer completa com Mini campo de futebol, Playground e Quiosque com churrasqueiras.



Serviços Realizados
  • Instalação e testes em uma central GLP com 06 P190, em todas as 5 torres e em todos os 160 apartamentos;
  • Foram usados aproximadamente 145 metros de tubo Multicamadas 32mm, 24 metros de 26mm e 1.260 metros de tubo multicamadas de 20mm, destinados a atender 160 pontos de consumo;
  • Área da Central foi: 14,70m².
  • Volume de gás: 2,70m²
  • As tubulações empregadas na instalação estão em conformidade com a ISO 17484 e ISO 18225, atendendo o desempenho da NBR 15526.
  • Instalação de Prumadas com tubulação em multicamadas;
  • Fornecimento de 100% de materiais para instalação completa conforme projeto aprovado;
  • Teste de Estanqueidade com Emissão de Laudo + ART;
  • Comissionamento e liberação do gás natural no empreendimento.



Obra concluída em 2019.

CONSTRUTORA MRV

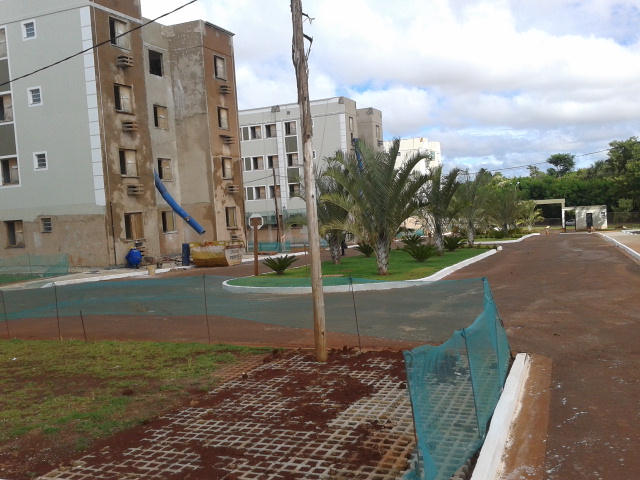

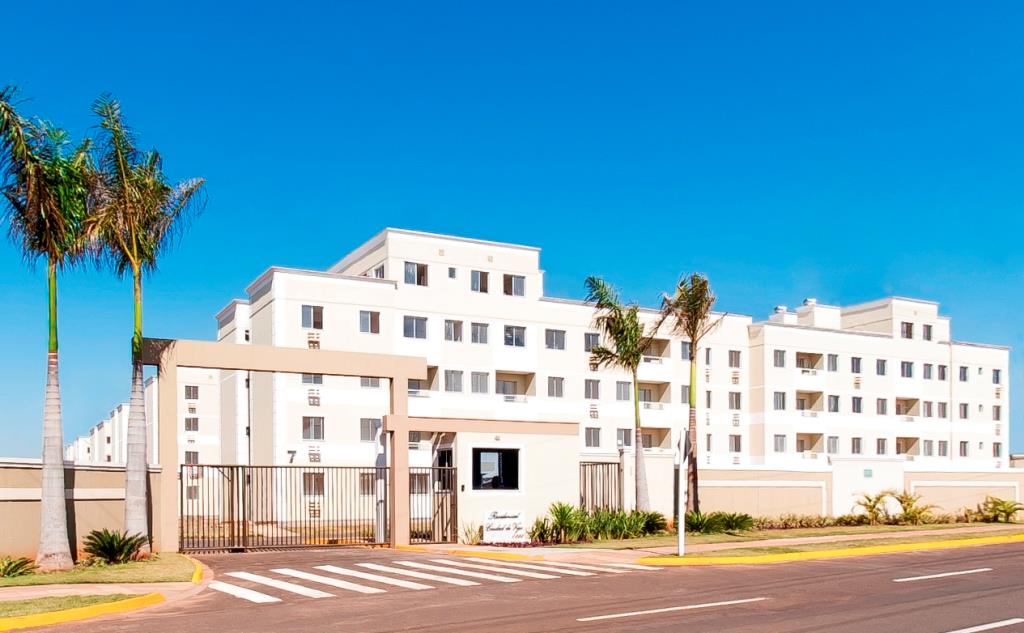

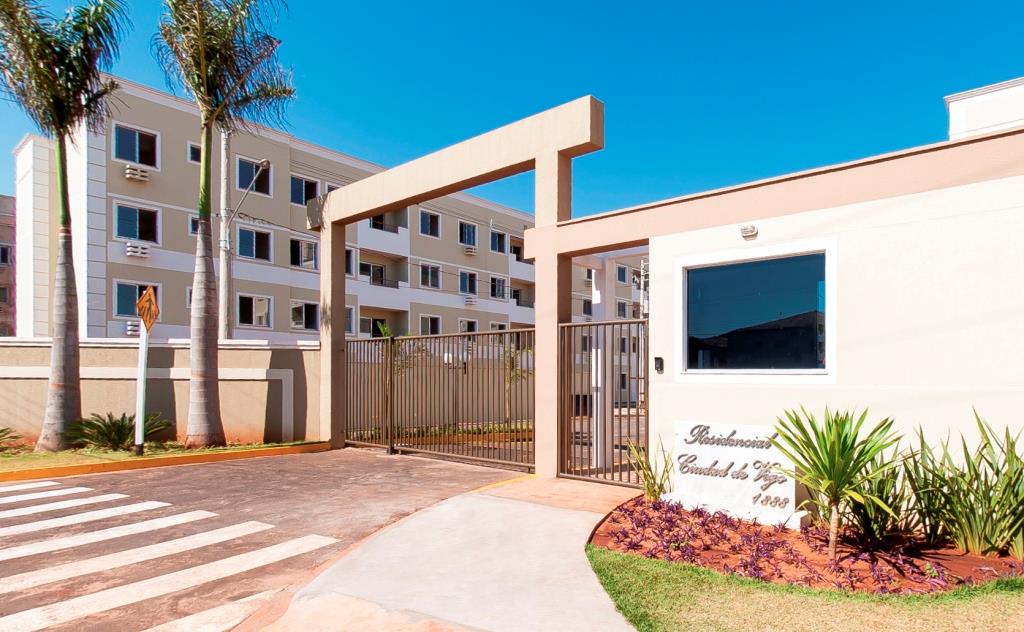

Parque Ciudad de Vigo (Campo Grande - MS)

O Parque Ciudad de Vigo é uma obra realizada pela construtora MRV, no bairro Tiradentes, no municipio de Campo Grande - MS. Com localização previlegiada e apenas 5 minutos do Shopping Campo Grande, essa obra, finalizada no ano de 2012.



Esse condomínio  já conquistou os habitantes da região, com seus ótimos espaços, apartamentos com 1, 2 a 3 quartos, para atender a todas as necessidades, além de sua área de lazer completa,  com espaço kids, salão de jogos, espaço gourmet, estação de ginástica, salão de festas, sala de descanso com sauna, cyber space, baby place, playground, piscinas adulto e infantil, quadra gramada, redário, espaço fitness, espaço zen.



Possui uma área muito ampla, com 15 blocos, e um total de 702 apartamentos, que receberam os serviços de instalação de rede de gás e pontos de consumo, realizados pela Sonar Soluções em Engenharia. Além também da construção de 3 centrais de gás, para o abastecimento de todo o condomínio, também realizada por nossa empresa.

 Serviços:

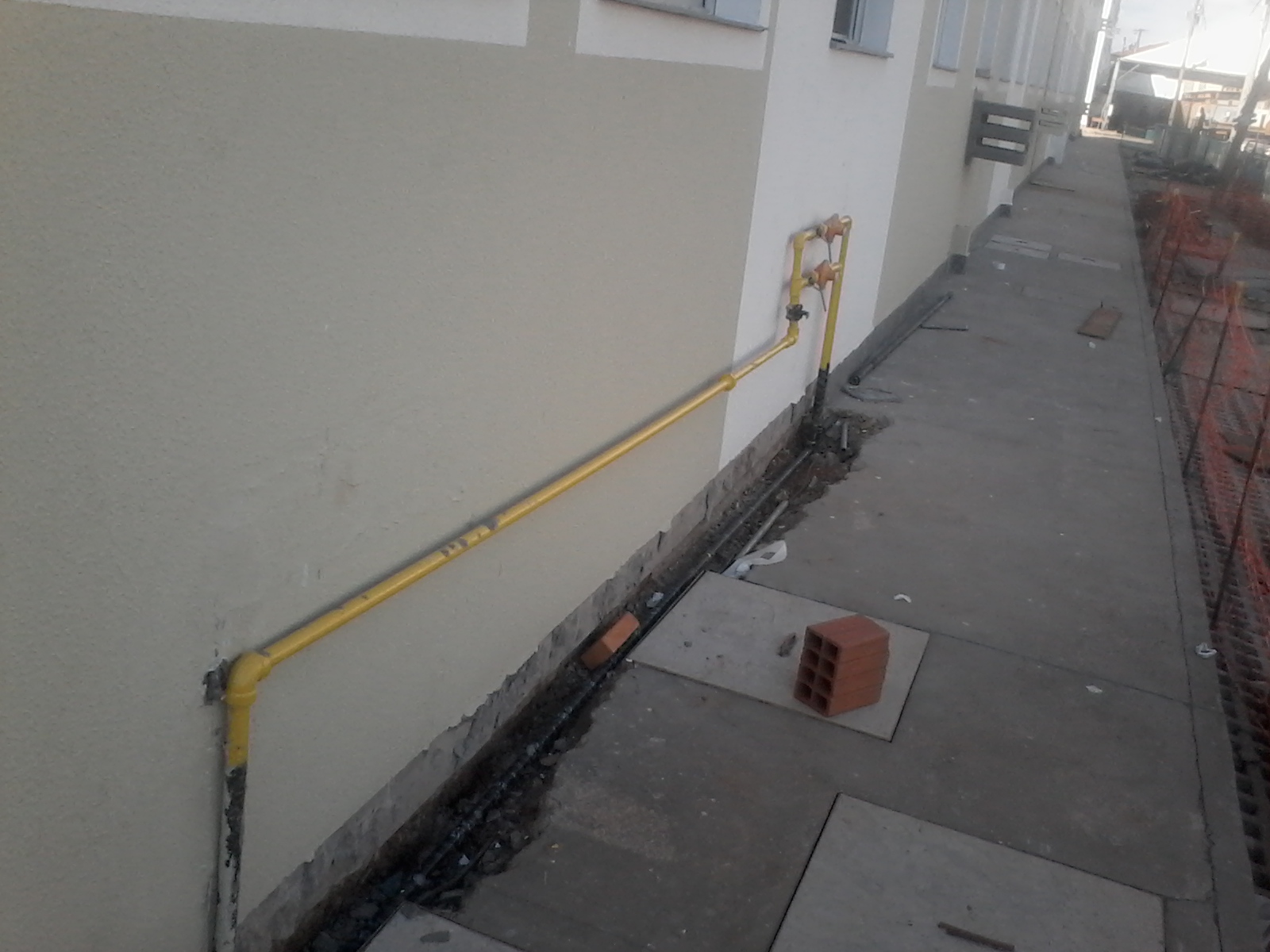

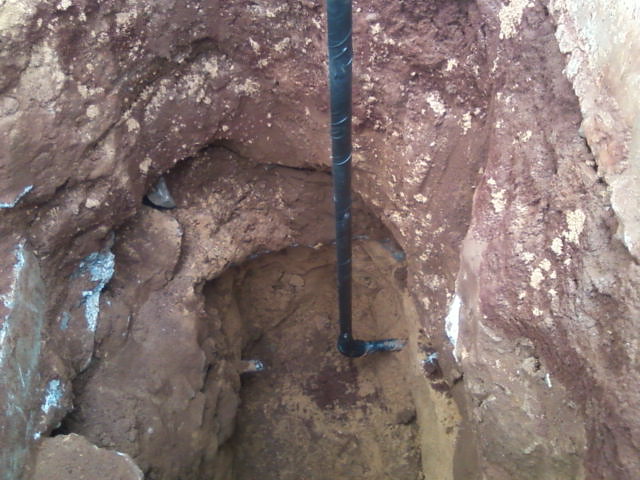

  • Instalação de Rede GLP com Tubulação 100% em Aço Carbono embutida com envelopamento anticorrosivo;
  • Instalação de Prumadas com tubulação em aço din 2440 de e 1” pol; e 3/4
  • Instalação de Ramificações com tubulação Pex Multicamada de 26mm e /16mm com conexões de 150Lbs prensa;
  • Montagem de quadro de regulagem (Reguladores);
  • Fornecimento de 100% de materiais para instalação completa conforme projeto cedido pela construtora:
  • Pontos de consumo entregues plugados / pontos de consumo dos aquecedores montados;
  • Teste de Estanqueidade com Emissão de Laudo + ART;
  • Mão de obra das instalações;
  • Acompanhamento da obra com engenheiro mecânico  responsável;
  • Constução de 3 Centrais de Gás GLP,  dispostas em toda planta do condomínio.

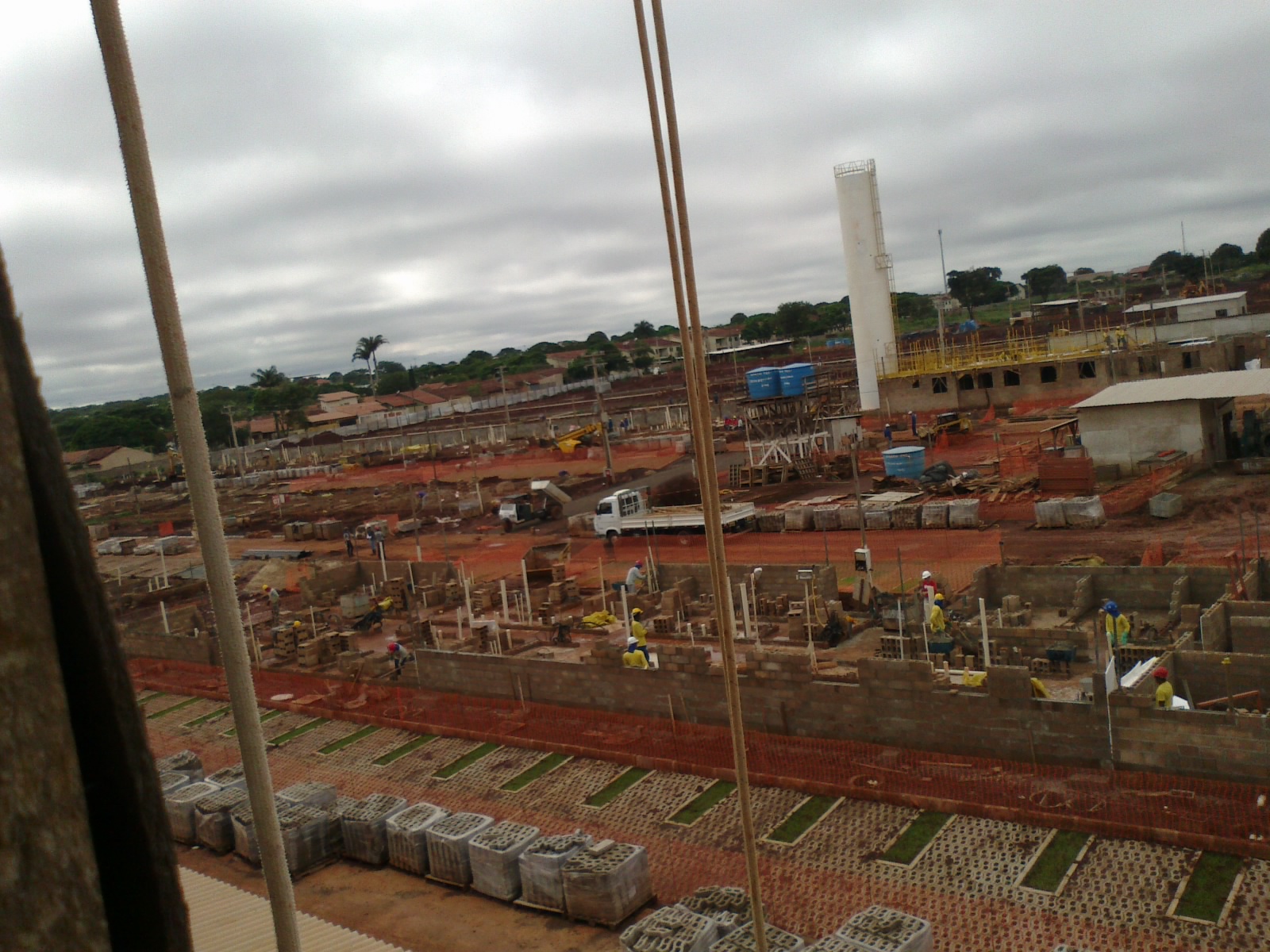

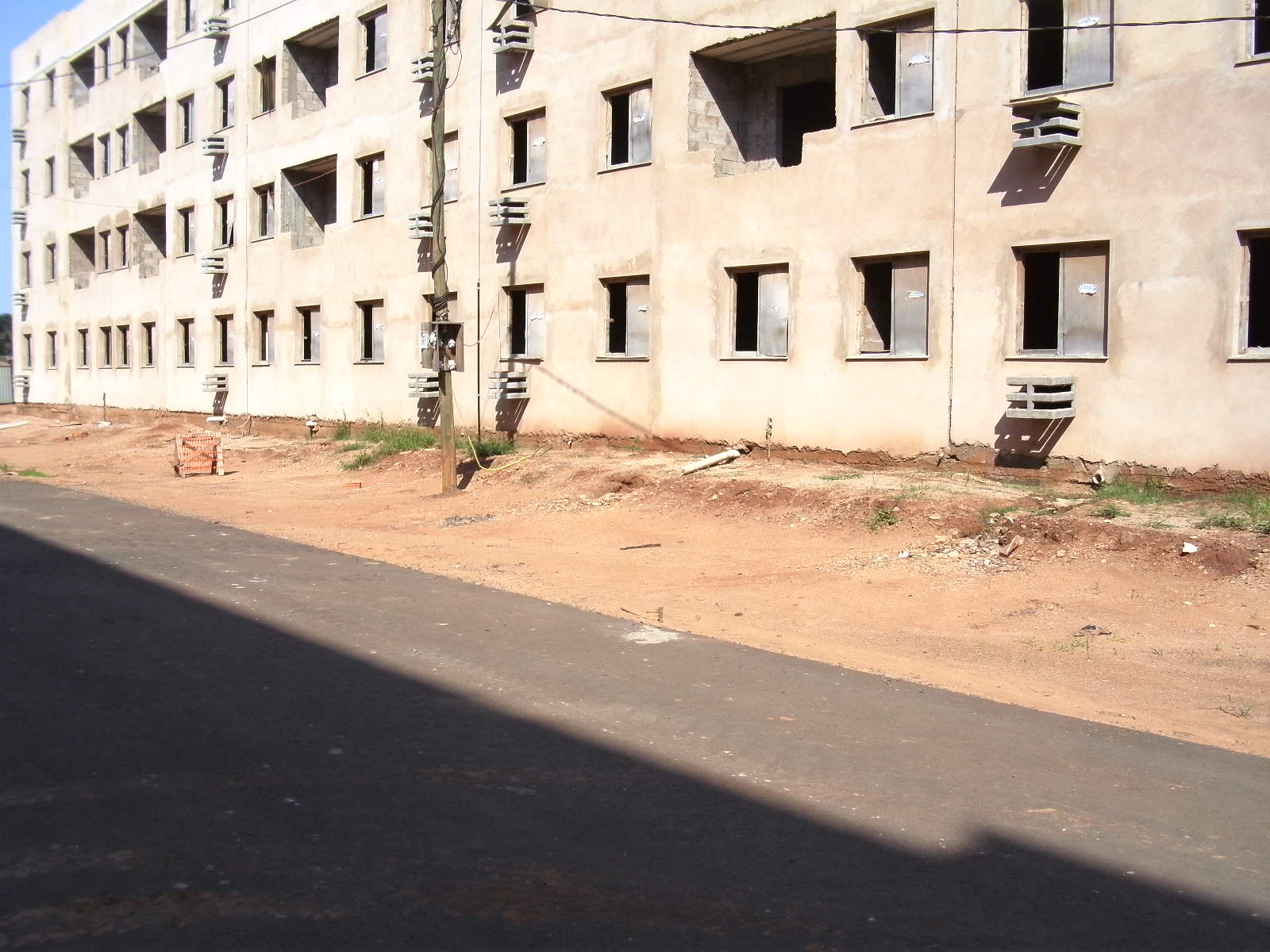

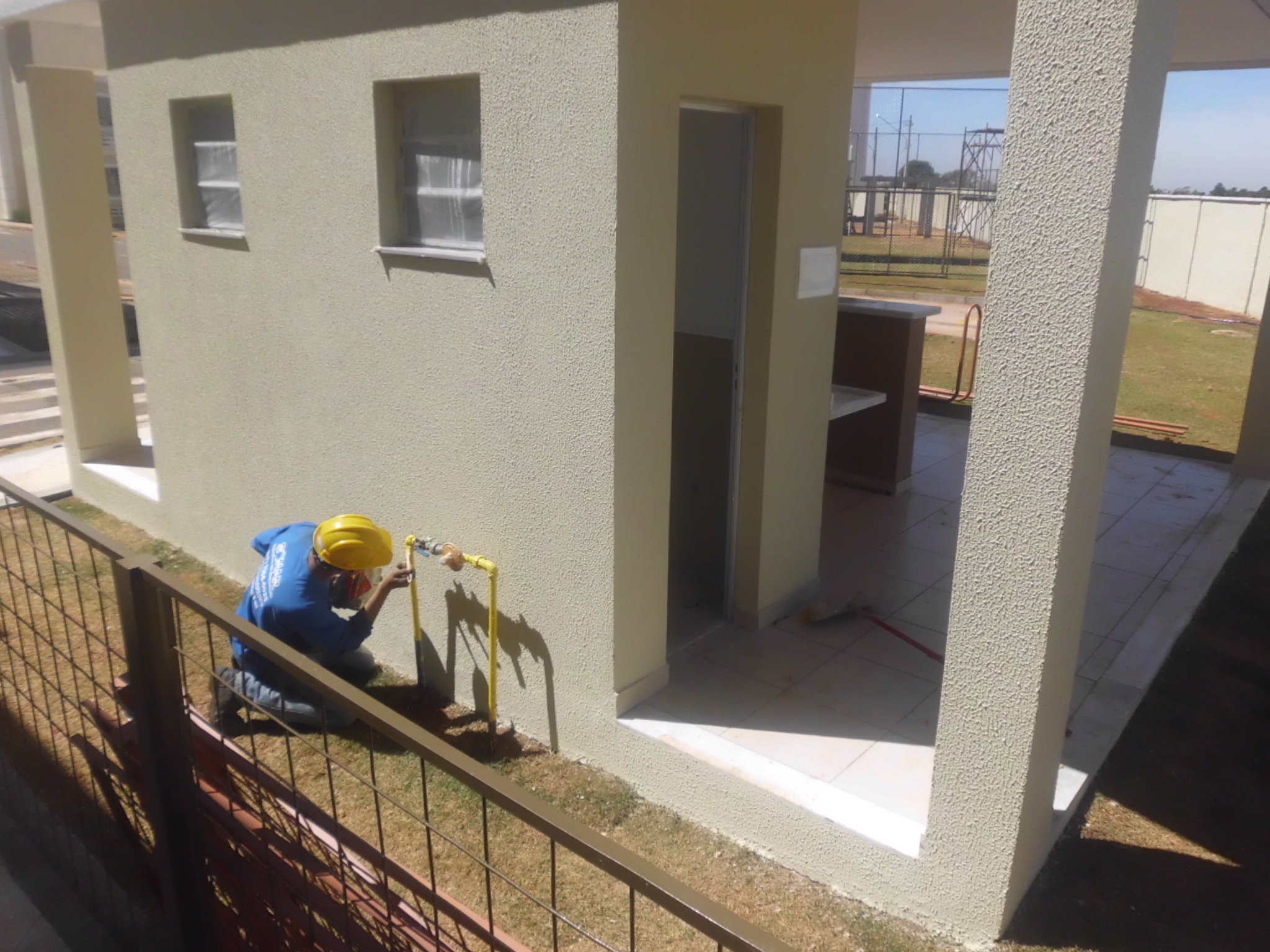

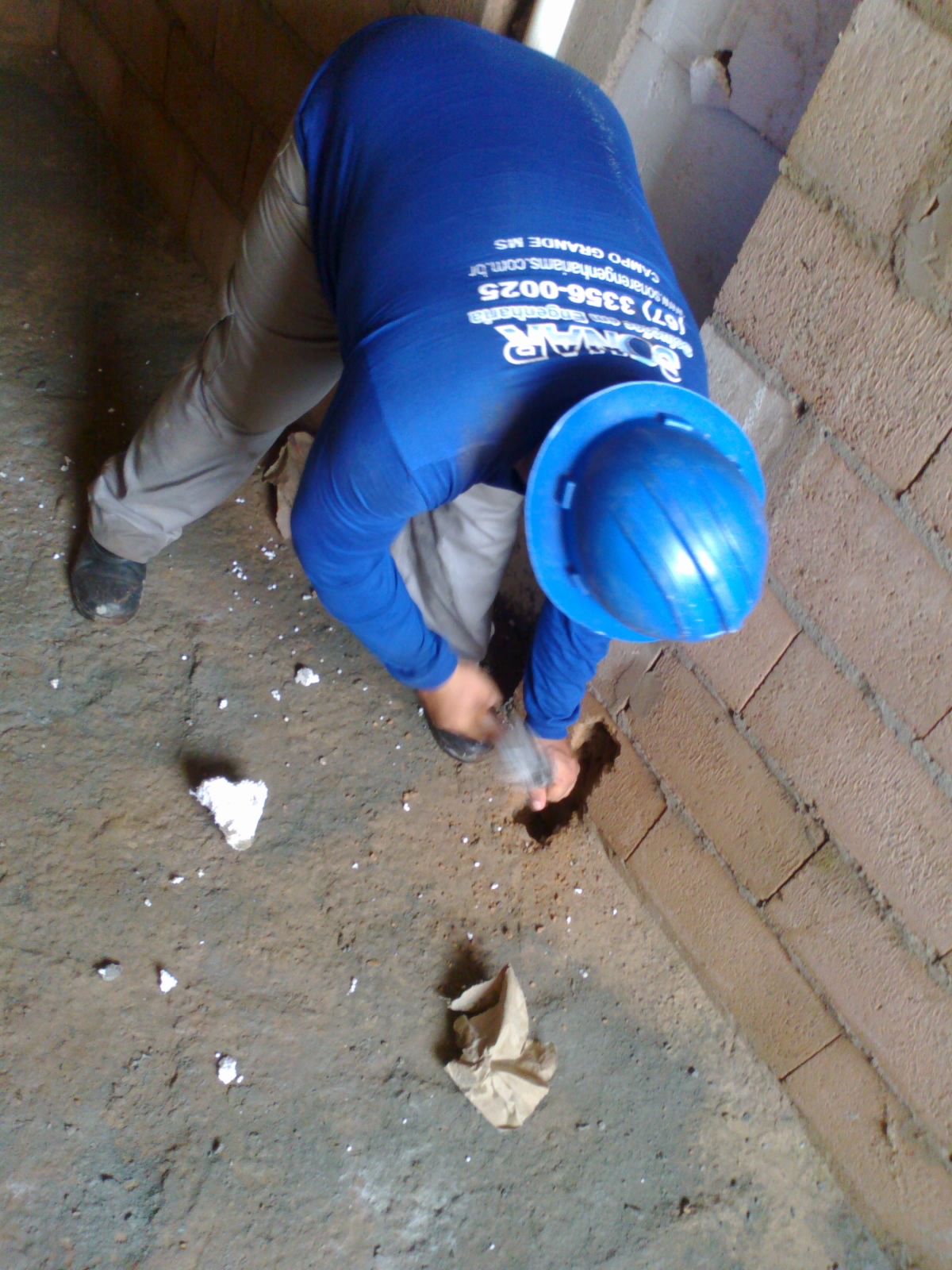

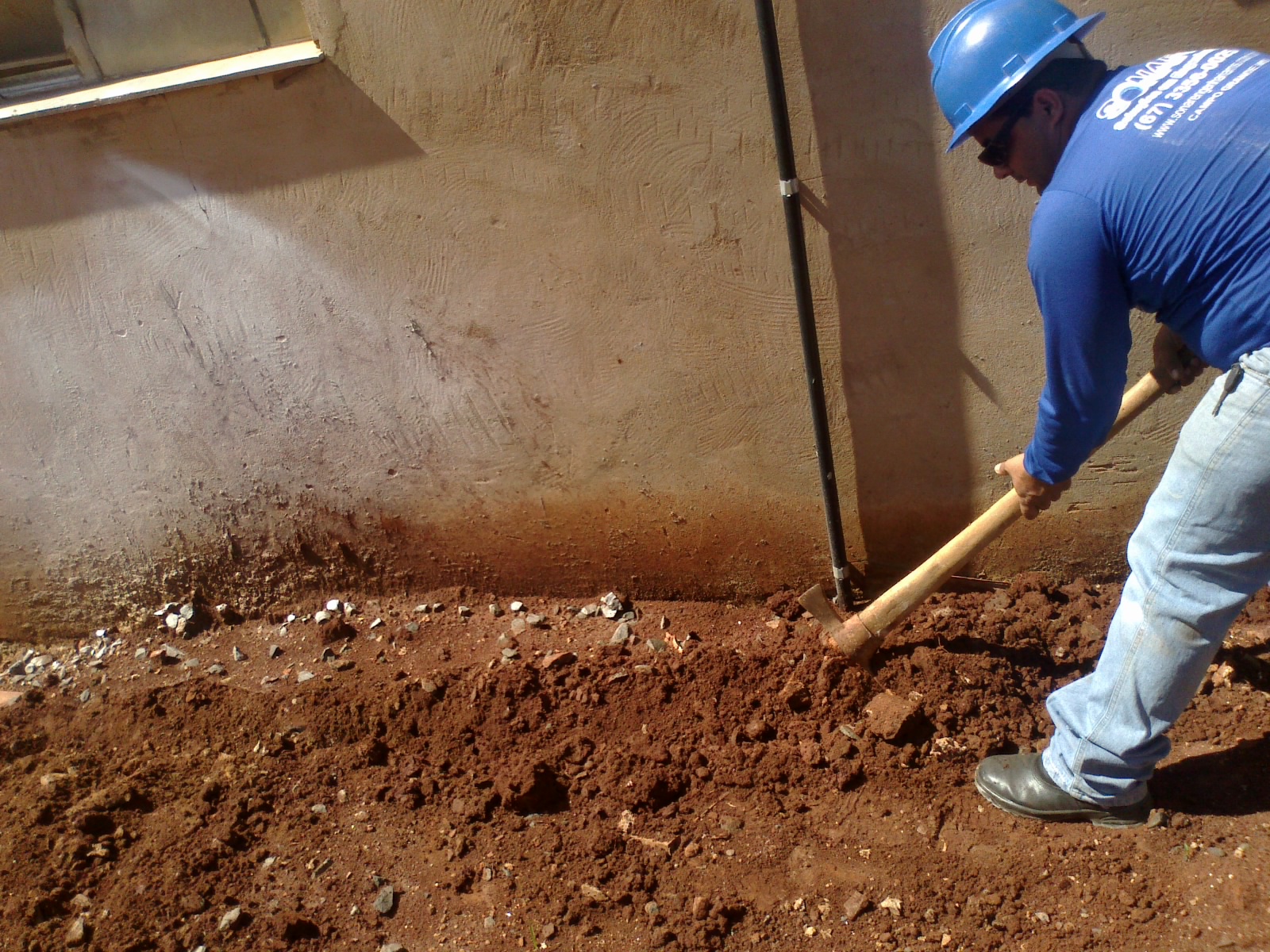

FOTOS DA EXECUÇÃO DA OBRA

MANUTENÇÃO CONCLUÍDA

EDIFÍCIO SÃO JOÃO BOSCO (Campo Grande - MS)

Instalação e Manutenção Concluída no Edifício São Joao Bosco, em Campo Grande - MS.

 Serviços:



  • Elaboração de projeto com aprovação conforme normas do CBM/MS;
  • Construção civil do abrigo de gás onde foi realocado medidores e reguladores;

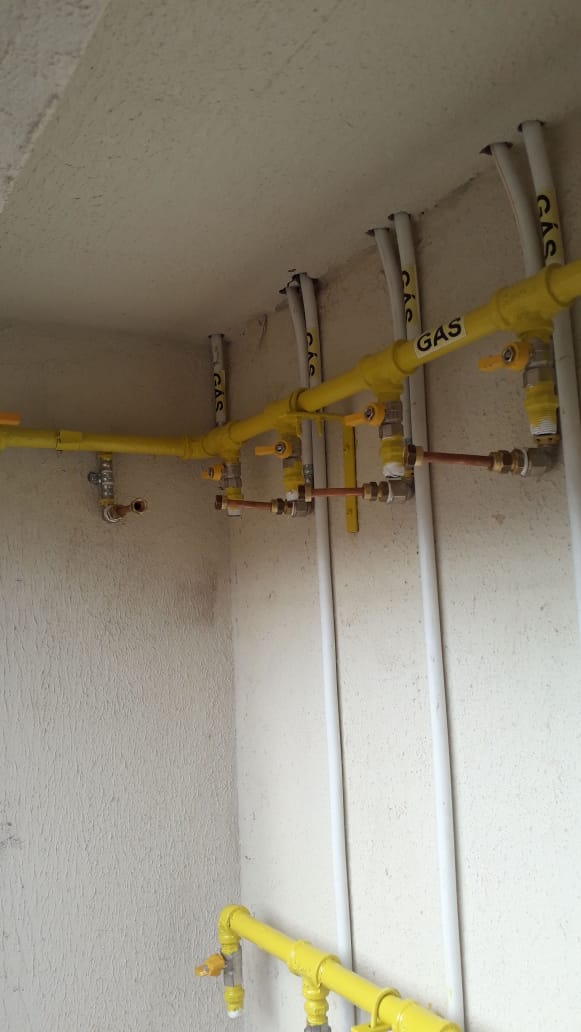

  • Instalação de Tubo de 16mm Pex Multicamada com conexões de 150 Lbs dos pontos de consumo até o quadro de medição;
  • Para o quadro de medição e rede de Segundo estágio (interna e externa), foi utilizado aproximadamente 730 Mts de tubulação Pex Multicamada de 16mm com conexões de 150 LBS;
  • Fornecimento de todo escopo de material;
  • Mão de obra de instalação e montagem;
  • Ensaio de estanqueidade com emissão de laudo e art.
MANUTENÇÃO CONCLUÍDA

CONDOMÍNIO RESIDENCIAL PIAZZA BOULEVARD

(Campo Grande - MS)

Instalação e Manutenção Concluída no Condomínio Residêncial Piazza Boulevard, em Campo Grande - MS.

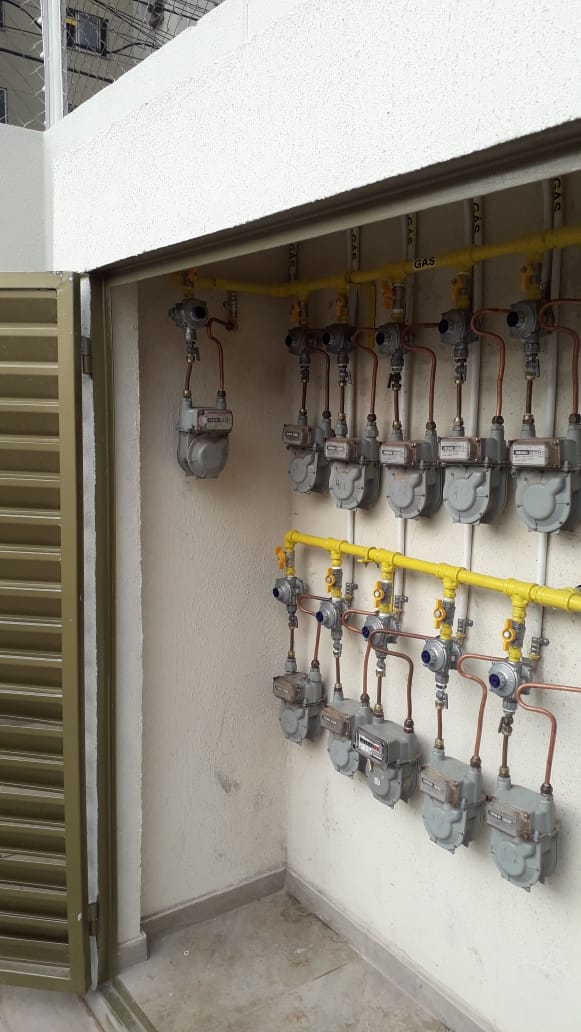

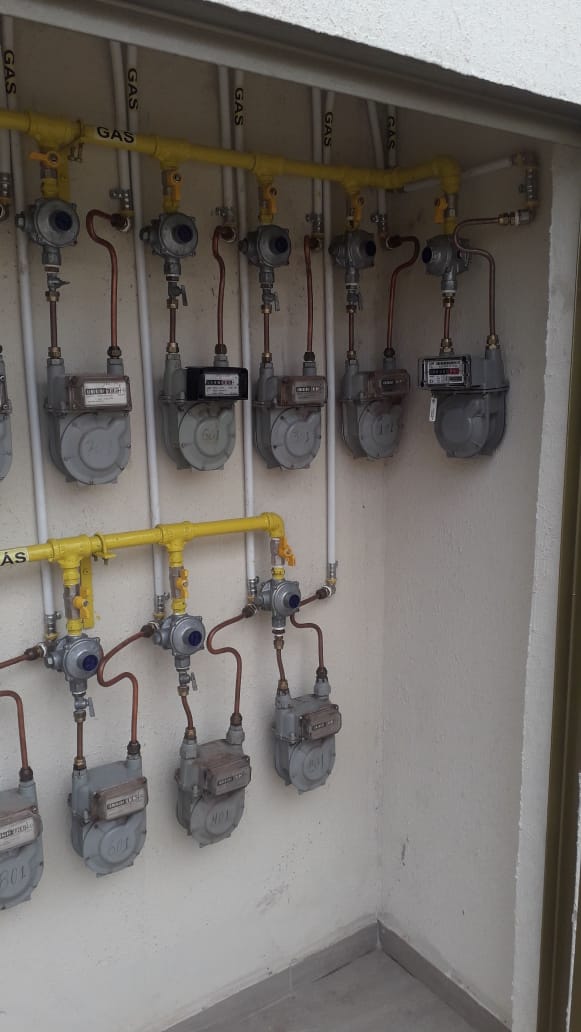

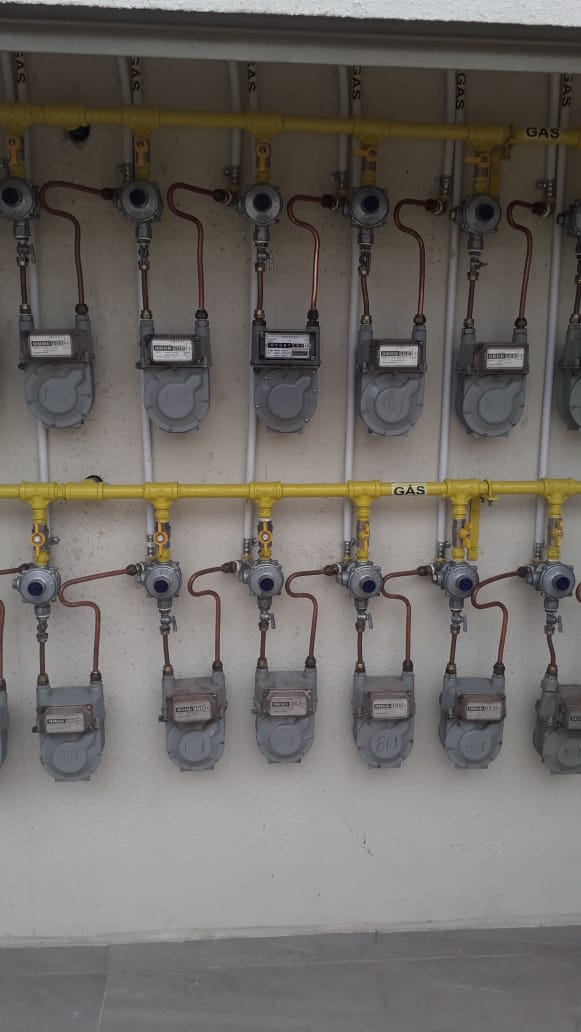

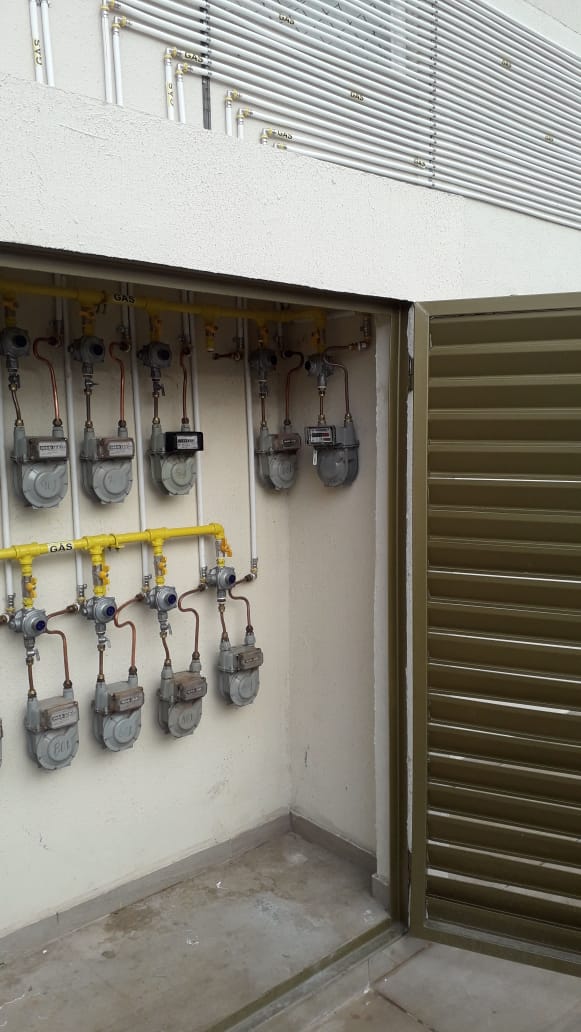

Montagem mecânica dos medidores individuais de gás, para implantação do sistema de gestão.

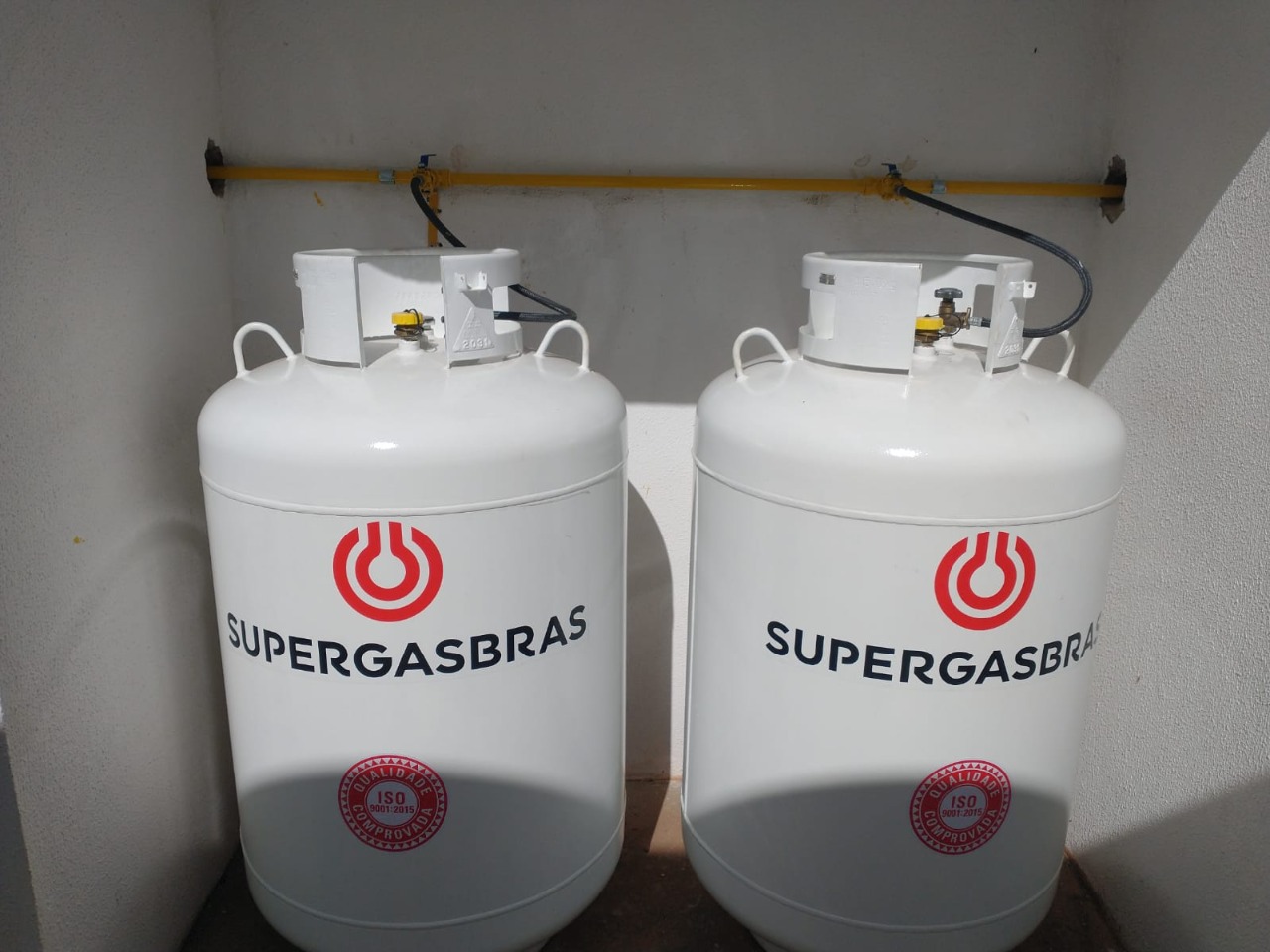

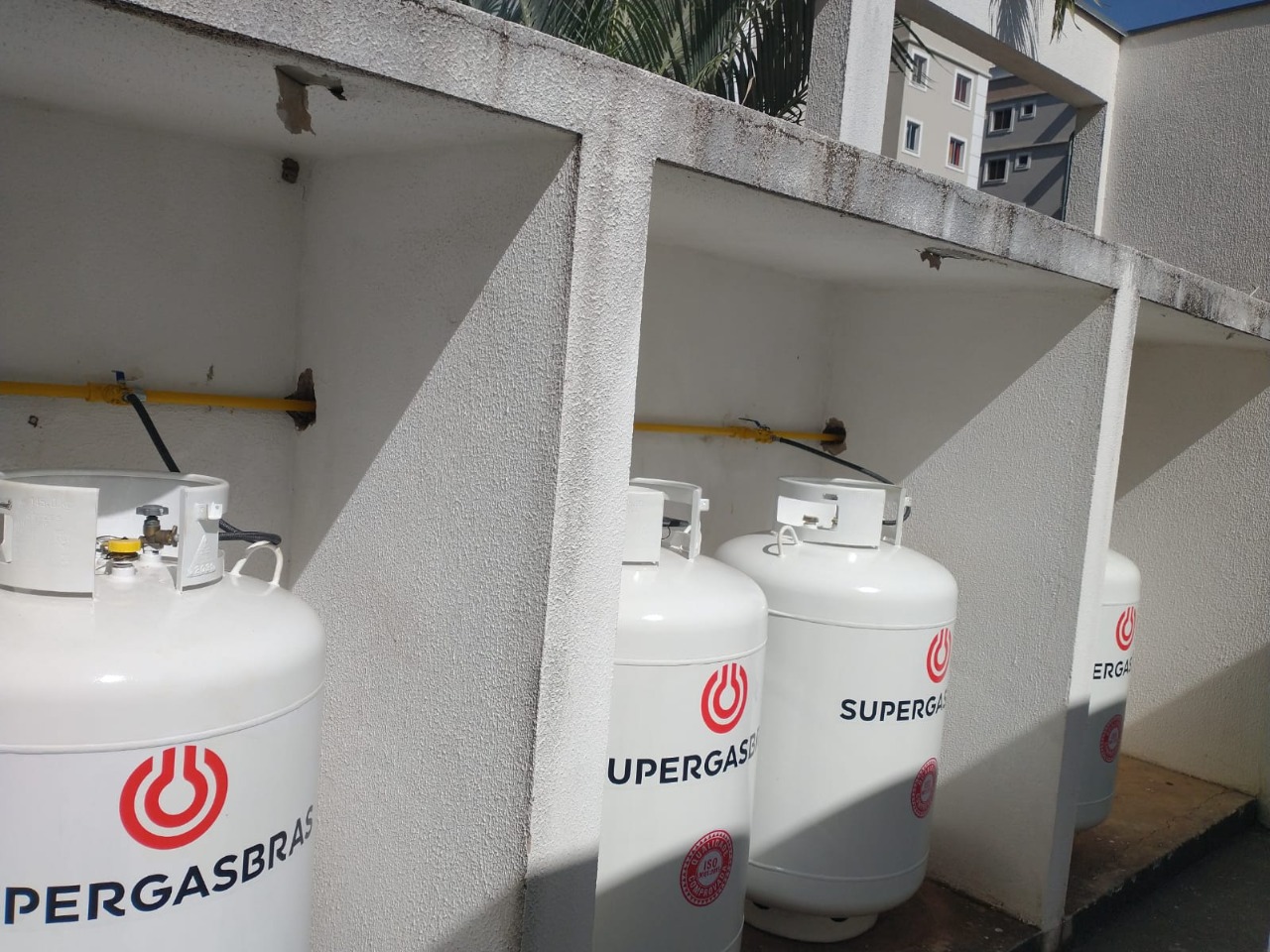

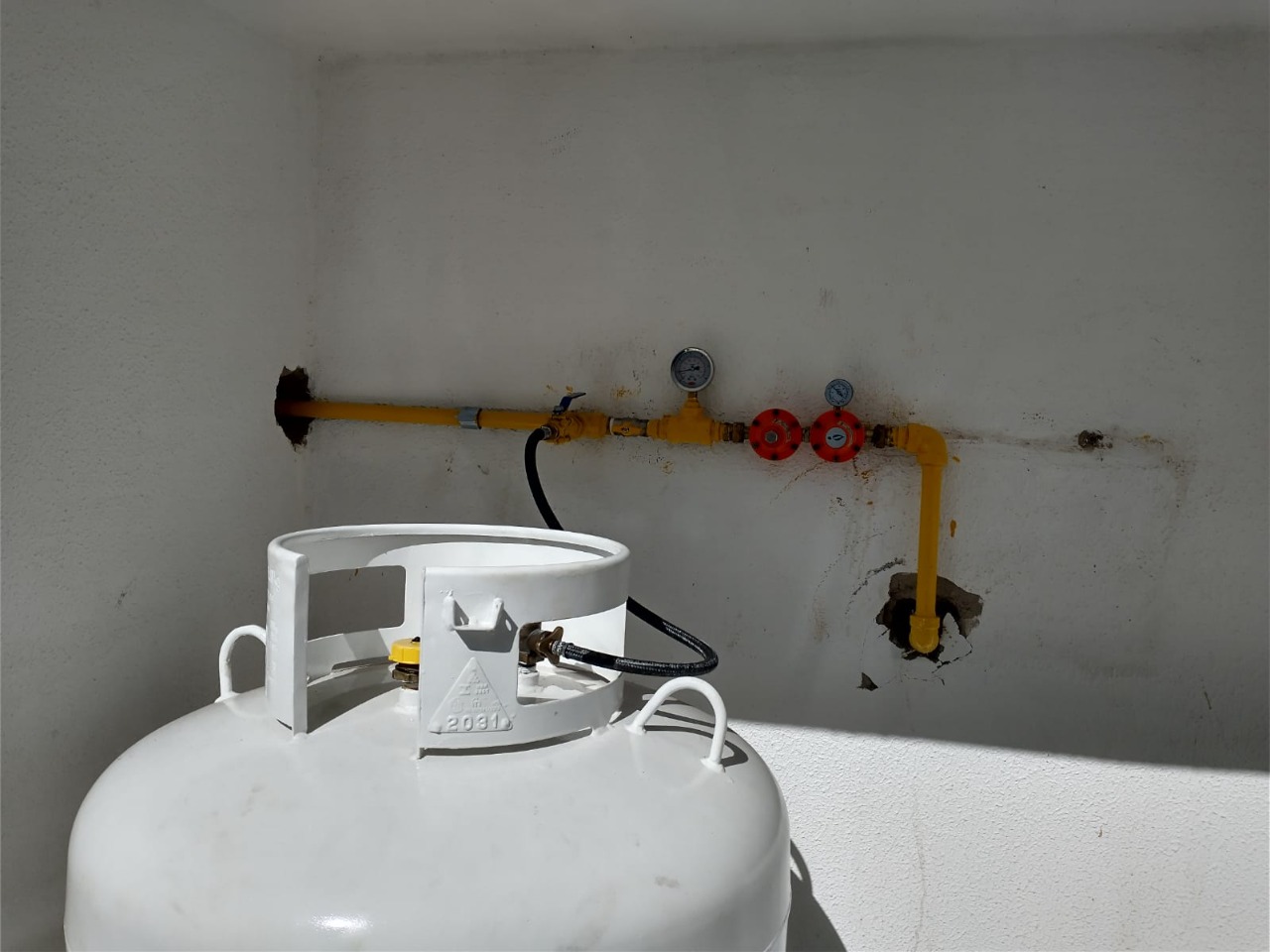

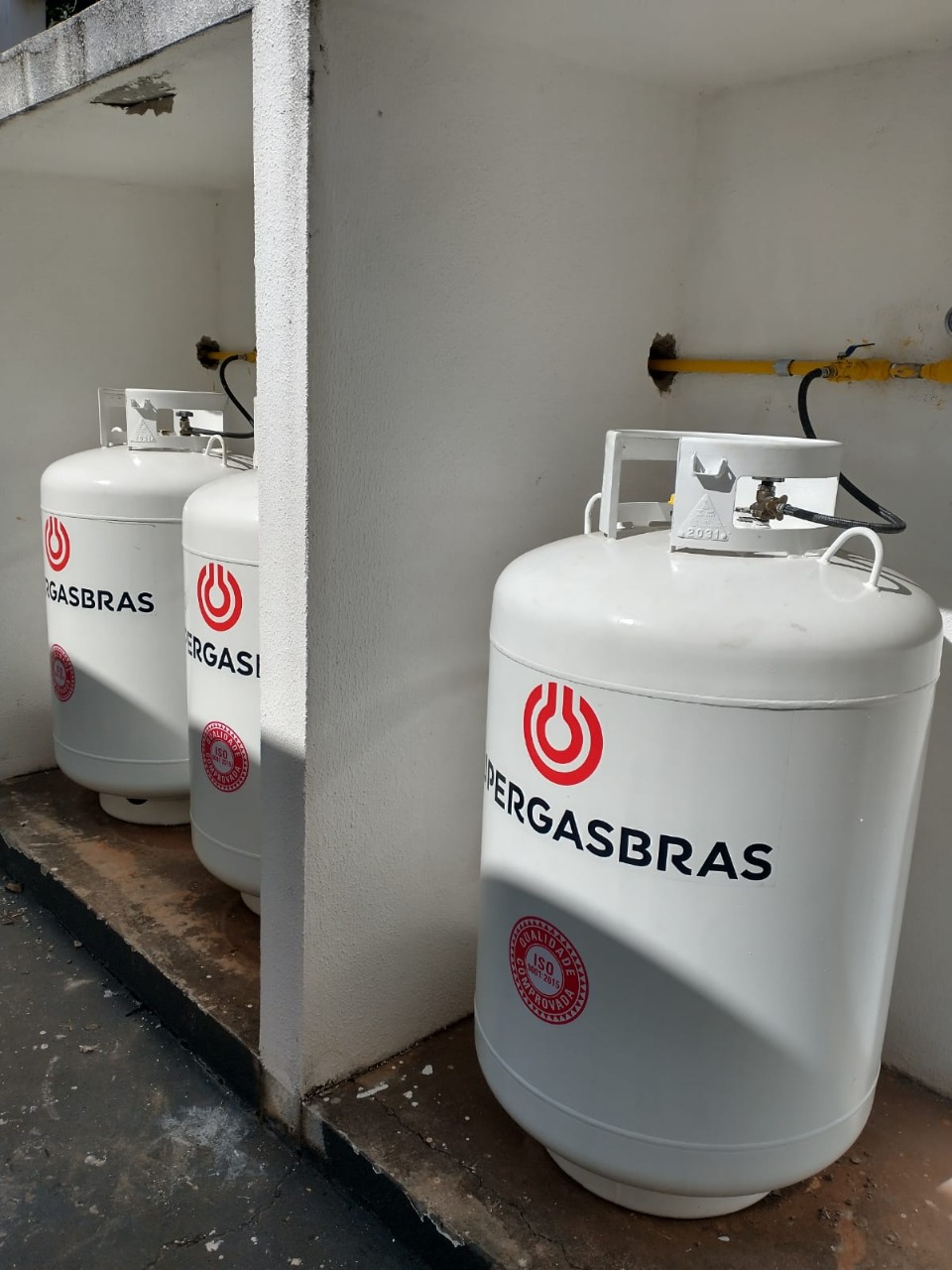

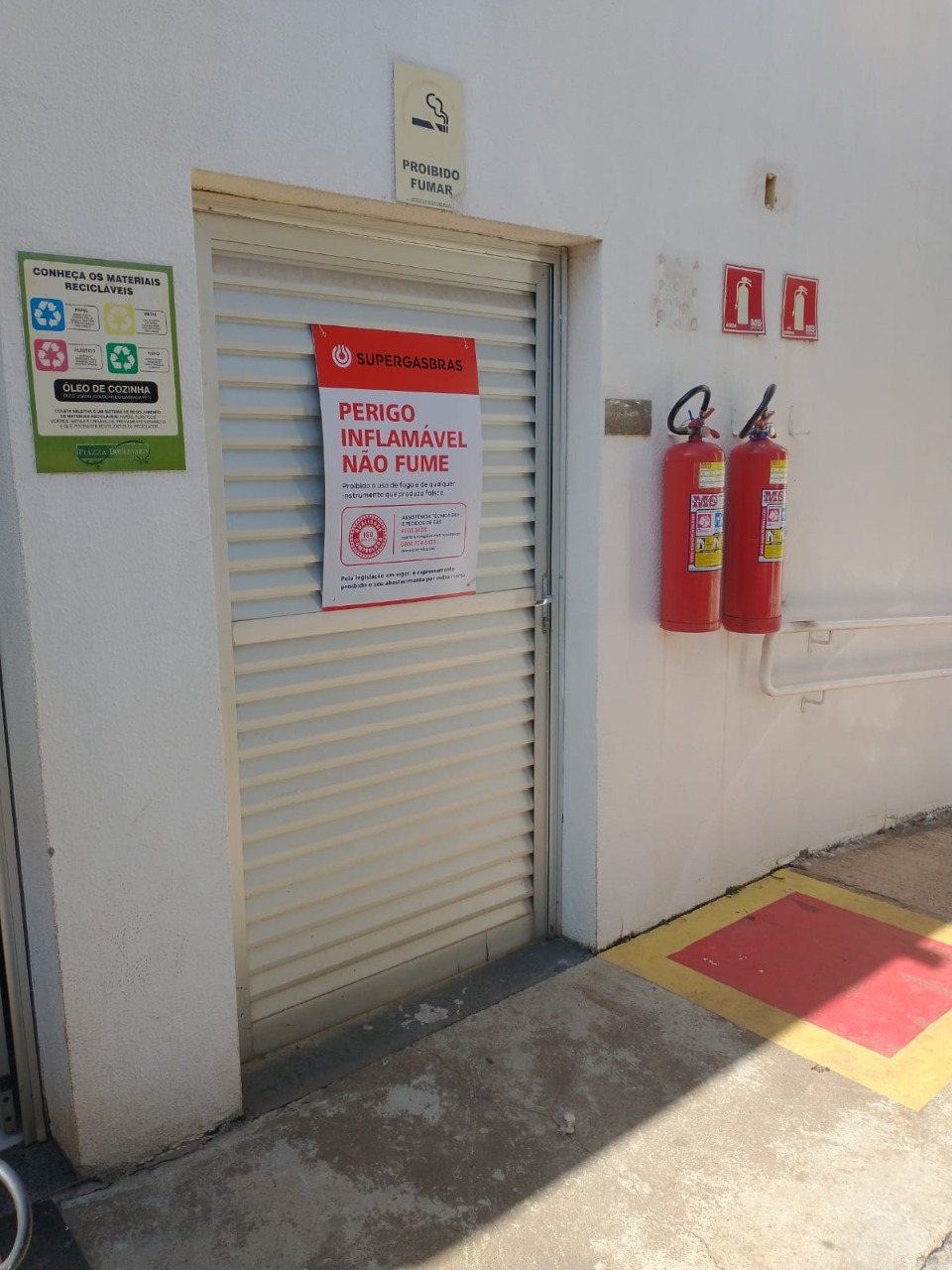

Montagem mecânica da central glp com 5 p 190, parceria Supergasbras, com comissionamento e testes.

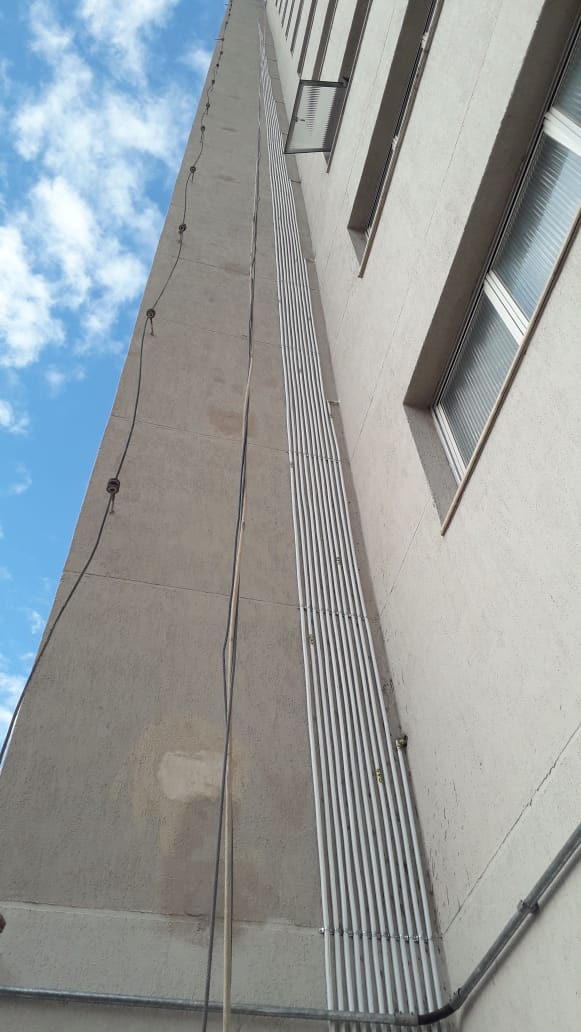

FOTOS DA EXECUÇÃO DA OBRA
